ZG230-450 Алюминиевая линговая форма

Алюминиевая изложница ZG230-450 представляет собой литую стальную деталь, которая придает залитому алюминию требуемую форму слитка. Здесь алюминий описывает формируемый металл; ZG230-450 идентифицирует материал изложницы. EB Castings поставляет индивидуальные изложницы по запросу, основанные на размерах полости, опорной конструкции и схеме работы линии разливки. Эта страница касается изложницы, а не плавильного котла или рафинировочного ковша.

Геометрия полости и форма слитка

Полость определяет профиль затвердевающего слитка. Ее длина, ширина, глубина и переходные сечения должны соответствовать требуемому чертежу слитка. Там, где конструкция включает уклон, скругленные углы или определенное направление извлечения, эти особенности должны быть определены, а не оценены по фотографии старой изложницы.

Номинальная масса слитка не заменяет размеры полости. Выбранный алюминиевый сплав, уровень заполнения и конечная форма относятся к спецификации процесса. Для сменной изложницы предоставьте оригинальный чертеж или утвержденное измерение размеров, включая, какие поверхности и интерфейсы определяют взаимозаменяемость.

Литая сталь ZG230-450 и рабочий цикл

ZG230-450 — это обозначение материала, присвоенное этому изделию. Спецификация закупки должна определять применимые требования к материалу и поставляемое состояние. Широкий диапазон твердости, взятый из несвязанных марок изложниц, не является заменой критериев приемки заказанного литья.

Изложница подвергается многократному нагреву и охлаждению при заливке металла и извлечении слитка. Геометрия стенок, схема опор и цикл линии разливки имеют отношение к обзору компонента. Опишите условия процесса и любую историю растрескивания, локального износа или деформации при обсуждении замены.

Опорная и транспортировочная система изложницы

Внешний контур изложницы должен соответствовать способу ее установки и перемещения. Монтажные зоны, опорные поверхности, подъемные элементы и любые интерфейсы передачи показаны на утвержденном чертеже. Для линии, использующей несколько взаимозаменяемых изложниц, особенно важны согласованные размеры интерфейсов.

Если изложница устанавливается в держателе или на основании, включите информацию об этой сборке. Определите контактные зоны вместо предположения, что изложница опирается на всю свою нижнюю часть. Инструкции по обращению и рабочие процедуры остаются ответственностью спецификации оборудования и процесса.

Объем литья и механической обработки

Песчаное литье обеспечивает базовую геометрию изложницы. Согласованный объем отделки определяет любые обработанные опорные поверхности, монтажные элементы, просверленные или нарезанные отверстия. Общие литые поверхности и критические размеры отделки должны быть различены, чтобы план инспекции отражал, как изложница подходит к оборудованию.

Предложение должно определять состояние литья и любую указанную операцию обработки или отделки. Требования к состоянию поверхности, обработке кромок и отделке полости должны быть указаны на чертеже или в заказе. Это позволяет избежать замены четкой спецификации изложницы общим списком производственных процессов.

Планирование инспекции и замены

Проверки размеров могут охватывать профиль полости, геометрию стенок, общий габарит и монтажные интерфейсы. Идентификация материала и любая дополнительная проверка литья согласовываются для заказа. Приемка должна относиться к поставленному компоненту, а не к непроверенным заявлениям о сроке службы.

Наблюдения за техническим обслуживанием помогают объяснить, почему требуется замена. Запишите место повреждения и изменился ли рабочий цикл или схема транспортировки. EB Castings может просмотреть чертеж изложницы и требования к поставке с вашей командой по закупкам, сосредоточив запрос на фактическом компоненте для формования слитков.

Обзор технической спецификации

Обсудите ваш компонент с EB Castings

Сделайте так, чтобы замена подходила к линии, а не только к фотографии. Отправьте EB Castings чертеж изложницы, требования к полости, количество и схему транспортировки для получения индивидуального предложения.

Связанное техническое чтение

Для обсуждения проверки материала прочитайте XRF против OES для литой стали и почему углерод важен.

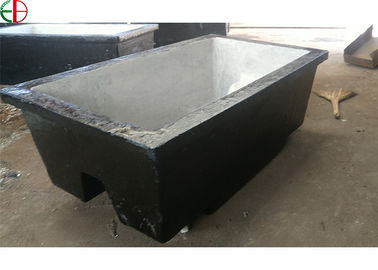

Изображения продукта

Фотографии существующих продуктов иллюстрируют примеры компонентов. Материал, геометрия и приемка соответствуют утвержденному чертежу и заказу.
